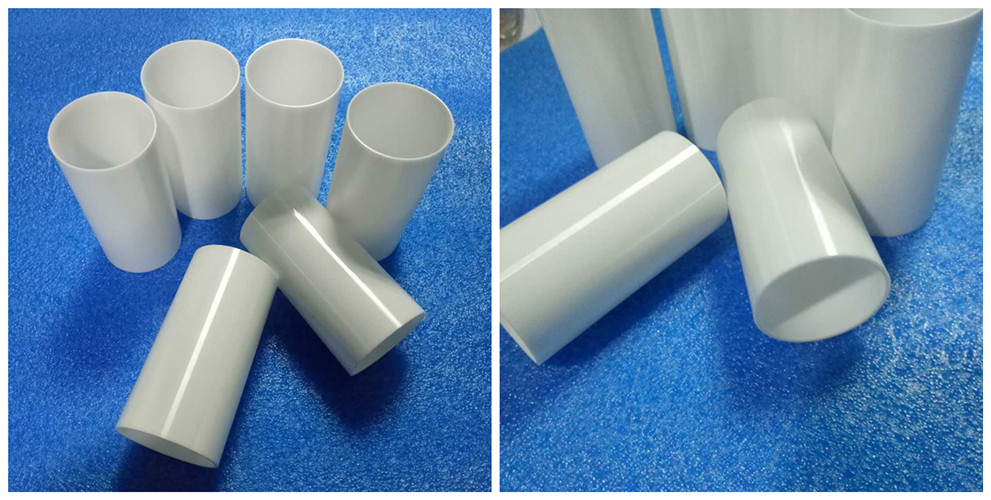

| 氧化锆应用在需要机械强度的地方，高冲击阻力，挠曲强度和硬度使其理想的使用于坚韧和粗糙的地方。它的低导热性使其是用于高压机械零件热绝缘的理想材质。由于它的热膨胀系数接近钢铁，氧化锆是现有设计中金属机械配件的理想替代品。电气绝缘，良好的耐腐蚀性能，相对低操作温度（1000oC），结构陶瓷，良好的机械性能，电子模块类似于钢（可粘接和喷涂），热膨胀系数类似于钢，低热导性（绝热）非常耐冲击良好的热震稳定性，低比重，有反粘胶剂作用，低摩擦系数。 | ||||||
| 氧化锆 &技术参数 | ||||||
| 名称 | 单位(计量) | 数值 | 名称 | 单位(计量) | 数值 | |
| 材料 | ZrO2+ Y-PSZ | 材料 | ZrO2+ Y-PSZ | |||
| 颜色 | 蓝色 | 颜色 | 白色 | |||
| 密度 | g/cm3 | 6 | 密度 | g/cm3 | 6 | |
| 抗弯强度 | MPa | 1,300 | 抗弯强度 | MPa | 800 | |
| 抗压强度 | MPa | 3,000 | 抗压强度 | MPa | 3,000 | |
| 弹性模量 | GPa | 205 | 弹性模量 | GPa | 205 | |
| 抗冲击强度 | MPa m1/2 | 12 | 抗冲击强度 | MPa m1/2 | 8 | |
| 维泊尔系数 | m | 25 | 维泊尔系数 | m | 15 | |
| 维氏硬度 | HV 0.5 | 1,150 | 维氏硬度 | HV 0.5 | 1,150 | |
| 热膨胀系数 | 10-6 K-1 | 10 | 热膨胀系数 | 10-6 K-1 | 10 | |
| 导热系数 | W/mK | < 2 | 导热系数 | W/mK | < 2 | |
| 热震稳定性 | ∆T °C | 280 | 热震稳定性 | ∆T °C | 270 | |
| 最高使用温度 | °C | 1,000 | 最高使用温度 | °C | 1,000 | |
| 20 °C 体积电阻 | Ωcm | >1010 | 20 °C 体积电阻 | Ωcm | >1010 | |
| 电介质强度 | kV/mm | - | 电介质强度 | kV/mm | - | |
| 介电常数 | εr | - | 介电常数 | εr | - | |
| 20°C, 1兆赫介质损耗角 | tanδ | - | 20°C, 1兆赫介质损耗角 | tanδ | - | |
| 这些特性是在测试样品上测量的，其数据是典型材料的性能，根据不同的产品结构、形状和生产工艺会有些不同。 | 这些特性是在测试样品上测量的，其数据是典型材料的性能，根据不同的产品结构、形状和生产工艺会有些不同。 | |||||
