材料特性

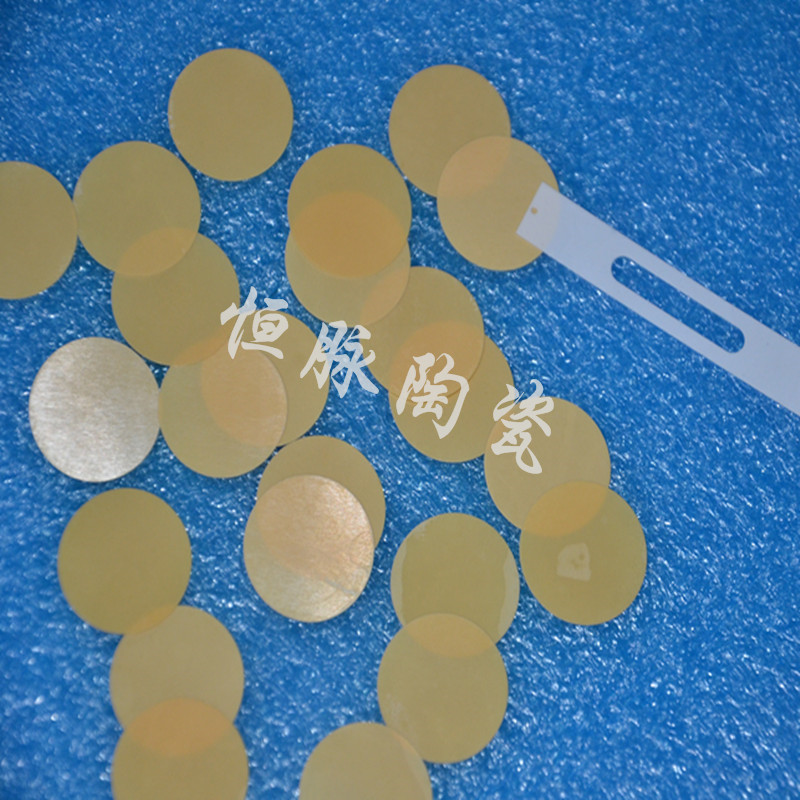

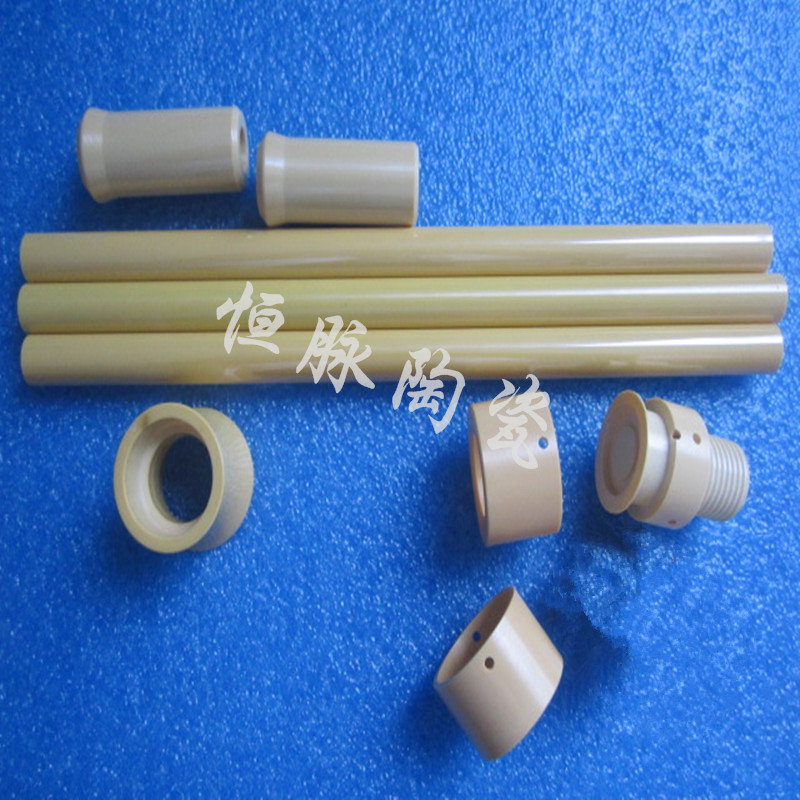

黄锆

氧化锆(ZrO₂)

　　氧化锆陶瓷以ZrO₂为主要成分，根据添加的稳定剂，主要有钇稳定氧化锆、镁稳定氧化锆和铈稳定氧化锆。氧化锆陶瓷通常有较高的机械强度和断裂韧性、都具有较好的耐腐蚀性。镁稳定氧化锆在较高温度(600 ℃)仍保持良好的力学性能。

　　主要特征：　　　　　　　　　　　                             主要应用：

　 　      ● 高强度、高断裂韧性(常温)　　　　                          ● 耐磨件

　       　● 与金属相近的热膨胀系数                                          ● 工模具

　 　      ● 耐磨性             ● 绝热性　　　    　                         ● 隔热材料

氧化锆应用在需要机械强度的地方，高冲击阻力，挠曲强度和硬度使其理想的使用于坚韧和粗糙的地方。它的低导热性使其是用于高压机械零件热绝缘的理想材质。由于它的热膨胀系数接近钢铁，氧化锆是现有设计中金属机械配件的理想替代品。电气绝缘，良好的耐腐蚀性能，相对低操作温度（1000oC），结构陶瓷，良好的机械性能，电子模块类似于钢（可粘接和喷涂），热膨胀系数类似于钢，低热导性（绝热）非常耐冲击良好的热震稳定性，低比重，有反粘胶剂作用，低摩擦系数。
氧化锆 &技术参数
名称	单位(计量)	数值		名称	单位(计量)	数值
材料		ZrO2+ Y-PSZ		材料		ZrO2+ Y-PSZ
颜色		蓝色		颜色		白色
密度	g/cm3	6		密度	g/cm3	6
抗弯强度	MPa	1,300		抗弯强度	MPa	800
抗压强度	MPa	3,000		抗压强度	MPa	3,000
弹性模量	GPa	205		弹性模量	GPa	205
抗冲击强度	MPa m1/2	12		抗冲击强度	MPa m1/2	8
维泊尔系数	m	25		维泊尔系数	m	15
维氏硬度	HV 0.5	1,150		维氏硬度	HV 0.5	1,150
热膨胀系数	10-6 K-1	10		热膨胀系数	10-6 K-1	10
导热系数	W/mK	< 2		导热系数	W/mK	< 2
热震稳定性	∆T °C	280		热震稳定性	∆T °C	270
最高使用温度	°C	1,000		最高使用温度	°C	1,000
20 °C   体积电阻	Ωcm	>1010		20 °C 体积电阻	Ωcm	>1010
电介质强度	kV/mm	-		电介质强度	kV/mm	-
介电常数	εr	-		介电常数	εr	-
20°C,   1兆赫介质损耗角	tanδ	-		20°C, 1兆赫介质损耗角	tanδ	-
这些特性是在测试样品上测量的，其数据是典型材料的性能，根据不同的产品结构、形状和生产工艺会有些不同。				这些特性是在测试样品上测量的，其数据是典型材料的性能，根据不同的产品结构、形状和生产工艺会有些不同。
